نماذج الربط في الشبكة المحلية



: النموذج المتكامل (MESH)

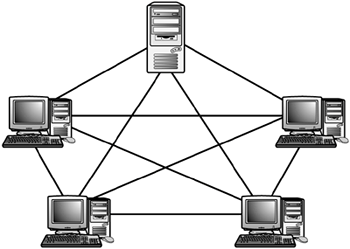

في هذا النموذج يرتبط كل جهاز مع جميع الاجهزه

مميزاته :ء

سرعة نقل البيانات-

اكثر امان-

اذا حدث خلل في جهاز لا يؤثر-

سلبيات :ء

كلفه عالية-

-------------------------------------------------------------------نموذج الخطي (BUS)

في هذه النموذج ترتبط الاجهزه بخط اتصال رئيسي يبدا وينتهي بنهايات طرفيه (BAR BONE LINE)يسمى

(CABLE END)تسمى

مميزاته :ء

اذا تعطل جهازلا يؤثر على بقية الشبكة-

اقل تكلفة-

سلبياته :ء

اذا تعطل خط الاتصال الرئيسي يؤثر على كل الشبكة-

عملية ارسال واحده فقط-

مبدأ عمله :ء

اثناء عملية الارسال من جهاز لاخر يمكن ان يحدث انقطاع في التيار الكهربائي مما قد يؤدي الى حدوث تصادم بين البيانات عالقه بخط الاتصال الرئيسي حتى لا تعيق ارسال اخر

---------------------------------------------------------------------

النموذج الحلقي(RING)

ترتبط هذه الاجهزه في هذا النموذج على شكل حلقه

مميزاته :ء

اذا تعطل خط اتصال لا يؤثر على الشبكة لوجود خط بديل

قليل التكلفة-

سلبياته :ء

اذا تعطل جهاز يؤثر على كل الشبكة-

عملية ارسال واحده-



مبدأ عمله :ء

 بامكانه الارسال وعند الانتهاء (TAKIN RING) يمتلك

.منها تنتقل لجهاز اخر يريد لارسال وهكذا

-------------------------------------------------------------------نموذج النجمة(START)

ترتبط الاجهزه في هذا النموذج بجهاز مركزي يسمى الخادم

مميزاته :ء

اذا انقطع جهاز لا يؤثر-

سلبيات :ء

اذا تعطل الخادم يؤثر على كل الشبكة-

بطيء-

مبدأ عمله :ء

يقوم بتوزيع المهام على باقي الاجهزه

---------------------------------------------------------------------

نموذج الشجرة(TREE)
